รายละเอียดสินค้า:
|
| เลขส่วน: | TPS22990NDMLR | จำนวนเอาต์พุต:: | 1 เอาต์พุต |
|---|---|---|---|
| กระแสไฟขาออก:: | 10 ก | บนแนวต้าน - สูงสุด:: | 4.8 มิลลิโอห์ม |
| ตรงเวลา - สูงสุด:: | 34 เรา | เวลาปิด - สูงสุด:: | 5.4 เรา |

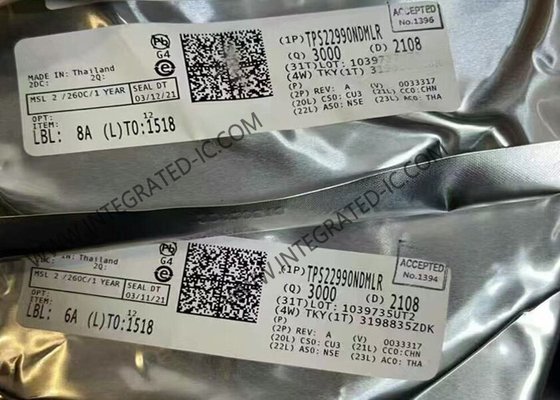

TPS22990NDMLR ชิปวงจรบูรณาการ 5.5V 10A 3.9 mΩ ON-Resistance Load Switch IC
คําอธิบายผลิตภัณฑ์ของ TPS22990NDMLR
อุปกรณ์ TPS22990NDMLR เป็นเครื่องสวิทช์ความหนา 3.9 mΩ มีช่องเดียวที่มีการควบคุมและปรับเปลี่ยนการเปิดและตัวชี้ PG ที่บูรณาการ
อุปกรณ์ TPS22990NDMLR มี MOSFET N-channel ที่สามารถทํางานได้ในช่วงความกระชับกําลังเข้า 0.6 V ถึง 5.5 V และสามารถรองรับกระแสไฟฟ้าต่อเนื่องสูงสุด 10 A.ระยะความแรงกดไฟเข้าที่กว้างและความสามารถในกระแสไฟฟ้าที่สูง ทําให้อุปกรณ์สามารถใช้งานได้หลายแบบและอุปกรณ์ปลาย. 3.9-mΩ ความต้านทานในการเปิดลดความตึงเครียดต่ําสุดผ่านสวิตช์ความจุและการสูญเสียพลังงานจากสวิตช์ความจุ
รายละเอียดของ TPS22990NDMLR
|
|
เครื่องปรับอัตราภาระ |
|
|
1 ผลิต |
|
|
10 A |
|
|
4.8 mOhms |
|
|
34 เรา |
|
|
5.4 เรา |
|
|
600 mV ถึง 5.5 V |
|
|
- 40 C |
|
|
+ 105 C |
|
ความดันไฟฟ้า - Max: |
5.5 วอลต์ |
|
ความดันไฟฟ้า - นาที: |
600 mV |
|
น้ําหนักหน่วย: |
8.100 มิลลิกรัม |
ลักษณะของ TPS22990NDMLR
เครื่องปรับอัตราภาระแบบอินทรีเมท
ระยะความกระชับกําลัง VBIAS: 2.5V ถึง 5.5V
ระยะความกระชับกําลัง VIN: 0.6 V ถึง VBIAS
การต่อต้าน
RON = 3.9 mΩ (ทั่วไป) ใน VIN = 5 V
(VBIAS = 5 V)
RON = 3.9 mΩ (ทั่วไป) ใน VIN = 3.3 V
(VBIAS = 3.3 V)
10-A ปัจจุบันสวิทช์ต่อเนื่องสูงสุด
ปัจจุบันที่เงียบ
IQ,VBIAS = 63 μA ใน VBIAS = 5 V
ปัจจุบันปิด
ISD,VBIAS = 5.5 μA ใน VBIAS = 5 V
ISD,VIN = 4 nA ใน VBIAS = 5 V, VIN = 5 V
อัตราการเลื่อนที่ควบคุมและปรับได้ผ่าน CT
ตัวชี้วัดประสิทธิภาพ (PG)
การปล่อยออกเร็ว (QOD) (TPS22990 เท่านั้น)
3 มิลลิเมตร × 2 มิลลิเมตร SON แพ็คเกจ 10 ปิน พร้อม Thermal Pad
ผลประกอบการ ESD ทดสอบตาม JESD 22
HBM 2kV และ CDM 1kV
การใช้งานของ TPS22990NDMLR
โน๊ทบุ๊ค โครมบุ๊ค และแท็บเล็ต
เครื่องพิสูจน์คอมพิวเตอร์ Desktop และ เครื่องพิสูจน์คอมพิวเตอร์อุตสาหกรรม
ไดรฟ์รัฐแข็ง (SSD)
เซอร์เวอร์
ระบบโทรคมนาคม
