รายละเอียดสินค้า:
|
| เลขส่วน: | TPS92601BQPWPRQ1 | โทโพโลยี: | flyback, sepic, step-up (boost) |
|---|---|---|---|
| จำนวนเอาต์พุต: | 2 | แรงดัน-เอาท์พุต: | 4V~75V |
| ปัจจุบัน - เอาต์พุต / ช่อง: | 1.5A | ความถี่: | 100kHz~600kHz |

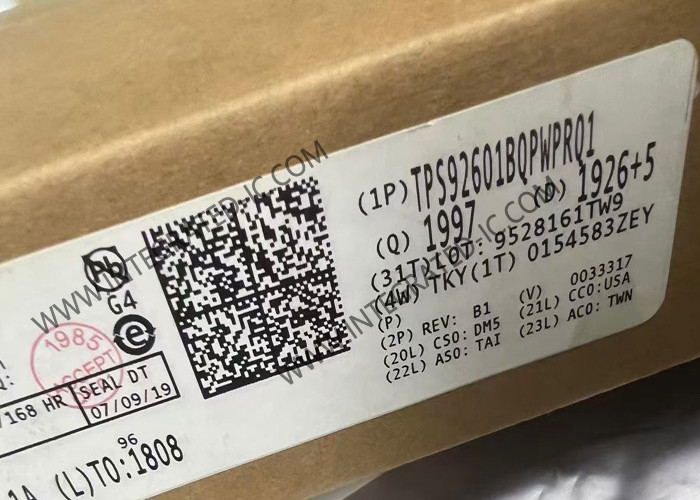

TPS92601BQPWPRQ1 ชิปวงจรบูรณาการ 1.5A ไดรเวอร์ไฟหน้ารถยนต์ LED HTSSOP-20
คําอธิบายสินค้าของ TPS92601BQPWPRQ1
TPS92601BQPWPRQ1 เป็นตัวขับ LED ไฮสเตรนท์ข้างสองช่อง มีการคุ้มครองและวินิจฉัยครบวงจรพื้นฐานของผู้ขับรถอิสระแต่ละเป็น peak-current-mode ระบบควบคุมการกระตุ้นเครื่องควบคุมแต่ละตัวมีวงจรการตอบสนองที่อิสระสองวงจร การตอบสนองกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส
รายละเอียดของ TPS92601BQPWPRQ1
| เลขส่วน: | TPS92601BQPWPRQ1 |
| ลักษณะ: | กระแสไฟฟ้าคงที่ ความดันคงที่ |
| ความดันทางเข้า: | 4V ถึง 40V |
| ความดันทางเข้า - Max: | 40 V |
| ความดันทางเข้า - นาที: | 4 V |
| อุณหภูมิการทํางานสูงสุด | + 125 °C |
| อุณหภูมิการทํางานขั้นต่ํา: | - 40 °C |
| สไตล์การติดตั้ง: | SMD/SMT |
| จํานวนช่อง: | 2 ช่องทาง |
| จํานวน Outputs: | 2 ผลิต |
| ความถี่ในการทํางาน: | 100 kHz ถึง 600 kHz |
| ปัจจุบันการออก: | 1.5 A |
| ความดันออก: | 4V ถึง 75V |
| กล่อง / กระเป๋า: | HTSSOP-20 |
| ประเภทสินค้า: | เครื่องขับไฟ LED |
ลักษณะของ TPS92601BQPWPRQ1
ความดันการเข้า: 4 V ราคา 40 V (45 V Abs. Max.)
ความดันออก: 4 V ราคา 75 V (80 V Abs. Max.)
เครื่องควบคุมกระแสปัจจุบันแบบความถี่คงที่ พร้อมการชําระค่าตอบแทนความชันที่บูรณาการ
สองวงจรการกํากับ การออกกําลังไฟฟ้าแบบคงที่ และ การออกแรงดันแบบคงที่ของแต่ละช่องทาง
ความรู้สึกของกระแสไฟฟ้าด้านสูง
✅ 150-mV หรือ 300-mV สัมผัสไฟฟ้า (ตัวเลือก EEPROM)
✅ ± 6-mV Offset (บรรลุความแม่นยําของกระแสไฟฟ้า LED ประมาณ 4% หรือ 2%)
หน่วยความดันออก ความดันภายใน: 2.2 V ± 5%
เครื่องขับเคลื่อน NMOS-FET ด้านต่ําแบบบูรณาการ: ปริมาณกระแสไฟฟ้าแบบเกตเกต-ไดรฟ์สูงสุด 0.7 A
การปรับปรุงความถี่
ทั้ง PWM Dimming และ Analog Dimming
การตรวจสอบ:
✅ ไฟไฟฝั่งสูง (LED Current) สามารถออกแบบแบบแอนาล็อก
✅ การตรวจจับแบบเปิด LED และ GND
✅ การป้องกันการออกเสียงสั้น
การล็อคล็อคความดันต่ําและความดันเกินภายใน
การใช้งานของ TPS92601BQPWPRQ1
ไฟหน้ารถยนต์ LED Driver
การใช้งาน LED ความสว่างสูง
