รายละเอียดสินค้า:
|
| เลขส่วน: | IR3550MTRPBF | ประเภท: | ด้านสูงด้านต่ำ |
|---|---|---|---|
| กระแสไฟออก: | 60 ก | ความถี่สัญญาณนาฬิกาสูงสุด: | 1 เมกะเฮิรตซ์ |
| ความดันออก: | 250 mV ถึง 3.3 V | อุณหภูมิการทํางาน: | -40°C ~ 125°C (TJ) |

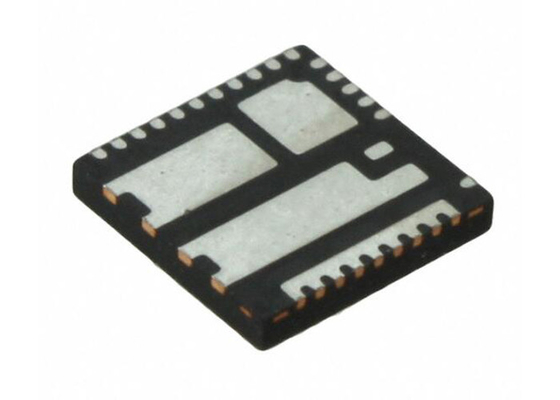

IR3550MTRPBF ชิปวงจรบูรณาการ 60A ไดรเวอร์ประตู PQFN-32
คําอธิบายผลิตภัณฑ์ของ IR3550MTRPBF
IR3550MTRPBF รวม PowIRstage® เป็นตัวขับประตู buck synchronous พร้อมกับ MOSFET การควบคุมและ MOSFET synchronous ด้วยไดโอเดส Schottky รวมมันถูกปรับปรุงภายในสําหรับการวางแผน PCB, การถ่ายทอดความร้อนและการกําหนดเวลาของไดรเวอร์ / MOSFET การผสมผสานไดรเวอร์ประตูและ MOSFET ที่ได้รับการออกแบบมาตามความต้องการทําให้มีประสิทธิภาพสูงขึ้นในความแรงออกที่ต่ํากว่าที่ต้องการโดย CPU ที่ล้ําหน้าการออกแบบความจํา GPU และ DDR.
รายละเอียดของ IR3550MTRPBF
|
ซีรี่ย์
|
PowIRstage®
|
|
การตั้งค่าผลิต
|
ครึ่งสะพาน
|
|
การใช้งาน
|
เครื่องปรับอัตรากระชับอัตราซับซ้อน
|
|
อินเตอร์เฟซ
|
PWM
|
|
ประเภทของภาระ
|
อุปสรรค
|
|
เทคโนโลย
|
MOSFET พลังงาน
|
|
ปัจจุบัน - ออก / ช่องทาง
|
60A
|
|
ปัจจุบัน - ผลิตสูงสุด
|
90A
|
|
โลเตจ - การให้บริการ
|
4.5V ~ 7V
|
|
โวลเตชั่น - โหลด
|
4.5V ~ 15V
|
|
อุณหภูมิการทํางาน
|
-40 °C ~ 125 °C (TJ)
|
|
ลักษณะ
|
วงจรบูทสเตรป, การเลียนแบบไดโอเดส, ฟันธงสถานะ
|
|
การป้องกันความผิดพลาด
|
อุณหภูมิสูงเกิน ระยะการยิง
|
|
ประเภทการติดตั้ง
|
การติดตั้งพื้นผิว
|
|
กล่อง / กระเป๋า
|
32-PowerVFQFN
|
|
แพ็คเกจอุปกรณ์ของผู้จําหน่าย
|
32-PQFN (6x6)
|
ลักษณะของ IR3550MTRPBF
ประสิทธิภาพสูงสุดถึง 95% ที่ 1.2V
เครื่องขับแบบบูรณาการ, MOSFET การควบคุม, MOSFET สมองและไดโอเดส Schottky
ระยะเวลาการทํางานของแรงดันเข้า (VIN) ถึง 15V
ระยะความแรงดันออกจาก 0.25V ถึง Vcc-2.5V หรือ 5.5V หากไม่ได้ใช้เครื่องกระตุ้นการตรวจจับกระแสไฟฟ้าภายใน
ความสามารถในกระแสไฟฟ้าออก 60A DC
การทํางานสูงสุด 1.0MHz
เครื่องกระตุ้นการตรวจจับกระแสกระแสกระแสที่บูรณาการ
VCC ภายใต้การล็อคโวลเตชั่น
ฟันธงความร้อน
การสนับสนุนอัตราภาระชั่วคราว Body-Braking®
โหมดประสิทธิภาพสูงของไดโอเด-เอมูเลชั่น
สอดคล้องกับ 3.3V PWM logic และ VCC ทอม
สอดคล้องกับ Intel DrMOS V40
พิมพ์ PCB ที่สอดคล้องกับ IR3551 และ IR3553
การเย็นแบบประสิทธิภาพ 2 ด้าน
กล่อง PQFN ขนาดเล็ก 6 มิลลิเมตร x 6 มิลลิเมตร x 0.9 มิลลิเมตร
แพ็คเกจที่สอดคล้องกับ RoHS โดยไม่ใช้หมู
การใช้งานของ IR3550MTRPBF
เครื่องควบคุมความดันสําหรับ CPU, GPU และ DDR memory arrays
เครื่องแปลงกระแสไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
วงจรการใช้งานพื้นฐานของ IR3550MTRPBF
