รายละเอียดสินค้า:
|
เลขส่วน: | MC33926PNBR2 | ประเภทมอเตอร์ - AC, DC: | DC แปรง |
---|---|---|---|
หน้าที่: | ไดรเวอร์ - ครบวงจร การควบคุมและเวทีพลังงาน | การตั้งค่าผลิต: | ฮาล์ฟบริดจ์ |
อินเตอร์เฟซ: | ขนาน | เทคโนโลย: | CMOS |

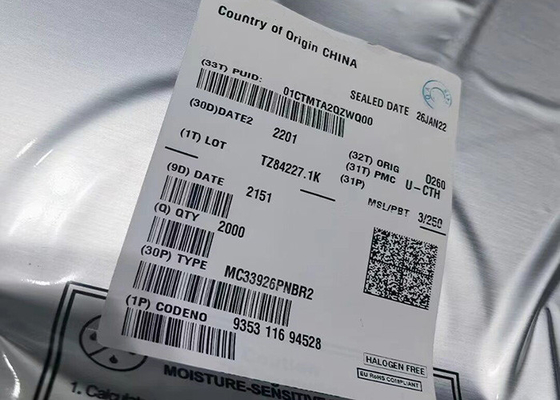

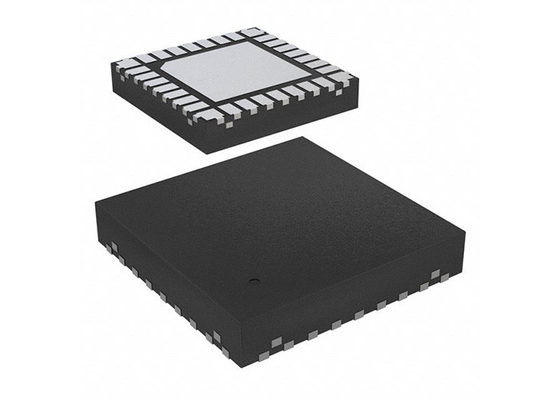

ชิปวงจรบูรณาการ MC33926PNBR2 5A H-Bridge Brushed DC Motor Driver 32-PQFN
คําอธิบายผลิตภัณฑ์ของ MC33926PNBR2
MC33926PNBR2 is a monolithic H-Bridge Power IC designed primarily for automotive electronic throttle control but is applicable to any low-voltage DC servo motor control application within the current and voltage limits stated in this specification.
รายละเอียดของ MC33926PNBR2
เลขส่วน |
MC33926PNBR2 |
ปัจจุบัน - ผลิต |
5A |
โลเตจ - การให้บริการ |
5V ~ 28V |
โวลเตชั่น - โหลด |
5V ~ 28V |
อุณหภูมิการทํางาน |
-40 °C ~ 125 °C (TA) |
เกรด |
อุตสาหกรรมรถยนต์ |
ประเภทการติดตั้ง |
การติดตั้งพื้นผิว |
ลักษณะของMC33926PNBR2
8.0 V ถึง 28 V การทํางานต่อเนื่อง (การทํางานชั่วคราวจาก 5.0 V ถึง 40 V)
225 mOhm RDSสูงสุด ((ON) @ 150°C (แต่ละ H-Bridge MOSFET)
3.0 V และ 5.0 V TTL / CMOS Logic Inputs ที่สอดคล้อง
การจํากัดความแรงเกิน (การกํากับ) ผ่าน PWM ระยะเวลาภายใน
การป้องกันวงจรสั้นออก (สั้นต่อ VPWR หรือพื้นดิน)
การลดขั้นต่ําความร้อนที่ขึ้นอยู่กับกระแส
อินทุ้นทั้งหมดมีแหล่ง / ซิงค์ภายในเพื่อกําหนดสภาวะล่วงหน้า (อินทุ้นพลอย) โหมดนอนด้วยการใช้ไฟฟ้า < 50 μA (ที่มีอินทุ้นพลอยหรือตั้งให้ตรงกับสภาวะล็อกกิกโดยกําหนด)
การใช้งาน MC33926PNBR2
อุตสาหกรรมรถยนต์
การแขวนยาว
การควบคุมเบรกและความมั่นคง
ปั๊มไฟฟ้า
หน่วยควบคุมเครื่องจักรยานยนต์ (ECU) และหน่วยควบคุมเครื่องจักรยานยนต์ขนาดเล็ก
ระบบควบคุมกระแสไฟฟ้า (ETC)
การหมุนเวียนใหม่ของก๊าซออก (EGR)
ระบบควบคุมปลาปลาทูโบ
ปั๊มอุตสาหกรรมและการแพทย์ และการควบคุมมอเตอร์
