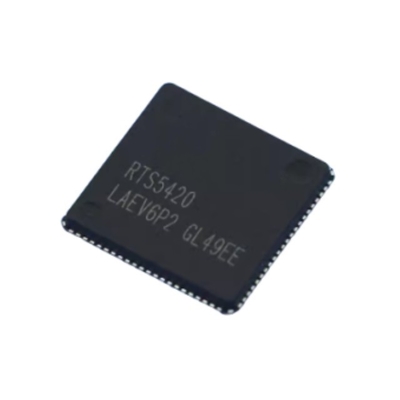

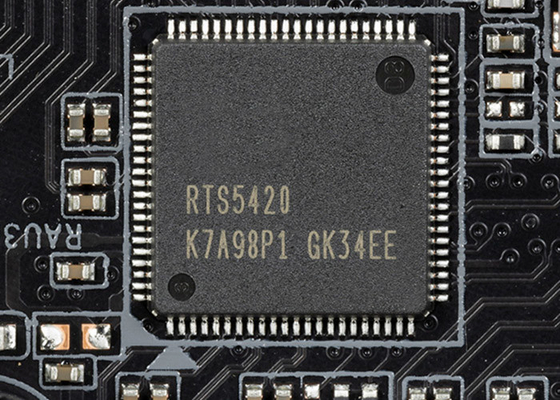

ชิปวงจรรวม RTS5420 USB3.2 Gen2x1 4-Port Hub Controller QFN-88

ชิปวงจรบูรณาการ RTS5420 USB3.2 Gen2x1 4-Port Hub Controller QFN-88

คําอธิบายของRTS5420

RTS5420 เป็นเครื่องควบคุม USB3.2 Gen2x1 Hub ที่มีความก้าวหน้า ซึ่งทํางานเป็น USB3.2 Gen2x1 Hub 4 ท่าทาง และ USB2.0 Hub 4 ท่าทางและสนับสนุน USB3.2 Gen1 (USB3.0),USB11โดยใช้สถาปัตยกรรม MCU, RTS5420 สามารถอัพเดท FW ได้ง่ายสําหรับการอัพเดทสเปิคชันในอนาคต, หรือให้ความสะดวกในการปรับปรุงลักษณะง่าย, โดยใช้เครื่องมือ ISP.

ด้วยฟังก์ชันชาร์จอัจฉริยะ RT, RTS5420 รองรับการชาร์จที่นิยมมากที่สุด และรองรับ BC1.2นอกจากนี้ การติดตั้งพอร์ตชาร์จของ Apple และ Samsung ก็ถูกจําลองในแต่ละพอร์ตผ่านกลไก RTS5420s Auto-Detection-Switch

ฟังก์ชัน อะแค-ด็อกกิ้งที่กําหนดโดย BC1.2 ยังสนับสนุนโดยพอร์ตด้านบนของ RTS5420s. เมื่ออุปกรณ์ที่สนับสนุนคุณสมบัติ ACA-Dock ของ BC12 รายละเอียดถูกเชื่อมต่อกับ ACA-Dock, มันทําหน้าที่เป็นเจ้าภาพของอุปกรณ์ล้อมต่าง ๆ USB เช่น ฮับ, คีย์บอร์ด, หนู, เครื่องพิมพ์, เป็นต้น, ในขณะเดียวกันอุปกรณ์นี้จะได้รับการชาร์จ

ฟังก์ชันชาร์จที่สองของ RTS5420 ช่องทางด้านบนเรียกว่าฟังก์ชันการตรวจสอบชาร์จ RTS5420 รองรับกลไกการตรวจสอบและสวิทช์อัตโนมัติ; สามารถจําหน่ายชนิด BC1 ได้2 อุปกรณ์ที่เชื่อมต่อกับท่าเรือด้านบนรวมถึง CDP, DCP และ SDP และชาร์จอุปกรณ์ที่เชื่อมต่อในโหมดที่ถูกต้อง

ค่า BOM ลดลงโดยการรวมปัจจัย RTS5420 ใช้ 10Gbps ในทุกพอร์ต มีตัวควบคุม LDO ผสมรวมและให้พลังงานที่มั่นคง 3.3V สําหรับ RTS5420และสุดท้ายเครื่อง Billboard ที่สามารถตั้งค่าได้ถูกบูรณาการเมื่อใช้ Alt-Mode.

ลักษณะของRTS5420

• รองรับ USB Specification 11, 2.0, 3.0, 3.1, และ 3.2

• ขณะเดียวกัน USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0), USB2.0USB11

• สถาปัตยกรรม MTT (Multiple Transaction Translator) สําหรับ USB20

• ทุกภาวะพลังงาน L0/L1/L2 สําหรับ USB20USB11

• สภาพพลังงานทั้งหมด U0/U1/U2/U3 สําหรับ USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0)

• LDM (Link Delay Measurement) สําหรับการใช้งาน USB3.2 Gen2x1

• PTM (Precision Time Measurement) สําหรับการใช้งาน USB3.2 Gen2x1

• การโอนหลายแบบสําหรับ USB3.2 Gen2x1

• การตัดสินแบบ Round Robin ที่มีน้ําหนักสําหรับ USB3.2 Gen1/Gen2x1 การควบคุมความกว้างแบนด์วิด

• RT เครื่องชาร์จ

• USB-IF BC1.2 โหมด SDP/CDP/DCP/ACA

• การเลียนแบบของ Apple และ Samsung พื้นที่ชาร์จพิเศษ

• รูปแบบการตรวจจับ / เปลี่ยนแปลงอัตโนมัติระหว่างรูปแบบชาร์จที่แตกต่างกัน

• SMBUS Slave เครื่องควบคุม

• เครื่องควบคุม I2C Master/Slave

• เครื่องควบคุมการตั้งค่า GPIO

• อินเตอร์เฟซ SPI สําหรับฟังก์ชัน ISP แฟลชภายนอก

• เครื่องควบคุม LDO แบบบูรณาการ 5V ถึง 3.3V

• eFUSE สําหรับการตั้งค่าฟังก์ชัน

• รองรับภาวะ ผ่อนผัน เพื่อประหยัดพลังงานสูงสุด

• แพ็คเกจ QFN ขนาด 88 ปิน (10 x 10 มม.)

การใช้งานของRTS5420

• โน๊ตบุ๊ค พีซีบนโต๊ะ

• โดก, ดองเกิล

• มอนิเตอร์

• USB HUB
