อัลตราซาวด์ 16 ช่อง AFE AFE58JD28ZAV 14-Bit 65-MSPS หรือ 12-Bit 80-MSPS ADC

อัลตราซาวด์ 16 ช่อง AFE AFE58JD28ZAV 14-Bit 65-MSPS หรือ 12-Bit 80-MSPS ADC

รายละเอียดสินค้าของ AFE58JD28ZAV

อุปกรณ์ AFE58JD28ZAV เป็นโซลูชันฟรอนต์เอนด์แบบอะนาล็อกที่มีการบูรณาการสูง (AFE) ซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับระบบอัลตราซาวนด์ที่ต้องการประสิทธิภาพสูง ใช้พลังงานต่ำ และมีขนาดเล็ก

คุณสมบัติผลิตภัณฑ์ของ AFE58JD28ZAV

คุณสมบัติของ AFE58JD28ZAV

• 16-Channel AFE สำหรับการใช้งานอัลตราซาวด์: โซ่สัญญาณที่ปรับให้เหมาะสมสำหรับโหมด TGC และ CW
• สี่โปรไฟล์ TGC ที่ตั้งโปรแกรมได้
• เครื่องขยายสัญญาณรบกวนต่ำ (LNA) ด้วย:
• อัตราขยายที่ตั้งโปรแกรมได้: 21 dB, 18 dB และ 15 dB
• ความกว้างของสัญญาณอินพุตเชิงเส้น: 0.37 VPP, 0.5 VPP และ 0.71 VPP
• ตัวลดทอนแบบควบคุมด้วยแรงดันไฟฟ้า (VCAT): ช่วงการลดทอน: 0 dB–36 dB
• โปรแกรมขยายสัญญาณเสียง (PGA): 18 dB–27 dB ขั้นละ 3 dB
• ลำดับที่ 3, Linear-Phase, Low-Pass Filter (LPF): ความถี่คัตออฟตั้งแต่ 10 MHz ถึง 30 MHz
• โหมด ADC (Idle-Channel SNR): 14-Bit, 65-MSPS Mode: 75-dBFS/12-Bit, 80-MSPS Mode: 72-dBFS
• ปรับให้เหมาะสมสำหรับเสียงรบกวนและพลังงาน: โหมด TGC: 102 mW/Ch ที่ 0.8 nV/√Hz,
• เอาต์พุต 65-MSPS, 14 บิต
• โหมด CW: 63 มิลลิวัตต์/ช่องสัญญาณ
• การจับคู่อัตราขยายอุปกรณ์ต่ออุปกรณ์ที่ยอดเยี่ยม: ±0.4 dB (ทั่วไป)
• การกู้คืนโอเวอร์โหลดที่รวดเร็วและสม่ำเสมอ
• เส้นทางคลื่นต่อเนื่อง (CW) พร้อม: เสียงรบกวนระยะใกล้ต่ำที่ –159 dBc/Hz ที่ความถี่ 1-kHz ออฟเซ็ตปิด 2.5-MHz พาหะ
• ความละเอียดเฟส: λ / 16
• รองรับนาฬิกา 16x และ 8x CW
• ลดเสียงฮาร์มอนิกตัวที่ 3 และ 5 ได้ 12 เดซิเบล
• Digital I/Q Demodulator: ตัวกรองทศนิยมเศษส่วน M = 1 ถึง 63 ด้วย
• เพิ่มขึ้นทีละ 0.25
• การลดปริมาณงานข้อมูลหลังการทำลายล้าง
• RAM บนชิปพร้อมโปรไฟล์ที่ตั้งไว้ล่วงหน้า 32 โปรไฟล์
• อินเทอร์เฟซ LVDS ด้วยความเร็วสูงสุด 1 Gbps
• อินเทอร์เฟซ JESD 5-Gbps: JESD204B ซับคลาส 0, 1 และ 2/2, 4 หรือ 8 แชนเนลต่อเลน JESD

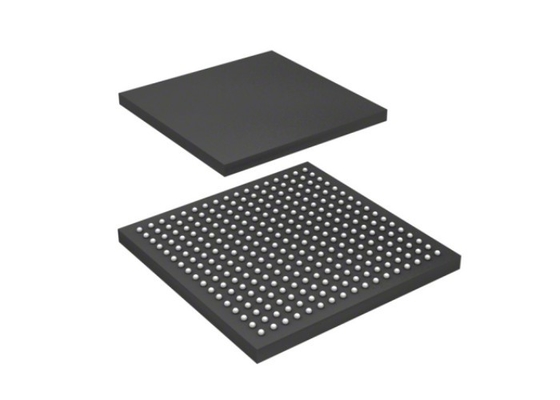

• บรรจุภัณฑ์ขนาดเล็ก: 15 มม. × 15 มม. NFBGA-289

การประยุกต์ใช้ AFE58JD28ZAV

• การถ่ายภาพอัลตราซาวนด์ทางการแพทย์
• อุปกรณ์ประเมินแบบไม่ทำลาย
• อุปกรณ์ถ่ายภาพโซนาร์

แผนภาพบล็อกอย่างง่ายของ AFE58JD28ZAV
