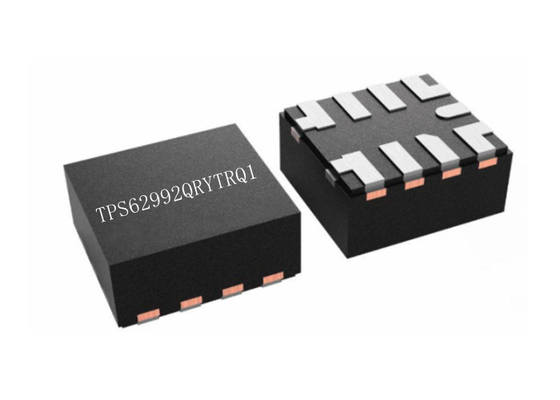

3-V ถึง 10-V TPS62992QRYTRQ1 2A low-IQ Automotive Synchronous Buck Converter

3-V ถึง 10-V TPS62992QRYTRQ1 2A low-IQ Automotive Synchronous Buck Converter

รายละเอียดสินค้าของ TPS62992QRYTRQ1
TPS62992QRYTRQ1 เป็นตัวแปลง DC-DC แบบซิงโครนัสแบบ step-down ที่มีประสิทธิภาพสูง ขนาดเล็ก และยืดหยุ่นซึ่งใช้งานง่ายความถี่สวิตชิ่งที่เลือกได้ 2.5 MHz หรือ 1.0 MHz ช่วยให้สามารถใช้ตัวเหนี่ยวนำขนาดเล็กและให้การตอบสนองชั่วคราวที่รวดเร็วอุปกรณ์รองรับความแม่นยำของ VOUT สูงถึง ± 1.5% ตลอดช่วงอุณหภูมิการทำงานทั้งหมด และปรับปรุงประสิทธิภาพชั่วคราวของโหลดด้วยโทโพโลยี DCS-Controlช่วงแรงดันไฟฟ้าอินพุตกว้างตั้งแต่ 3-V ถึง 10-V รองรับอินพุตขนาดต่างๆ เช่น รางจ่ายไฟ 9-V, Li-Ion เซลล์เดียวหรือหลายเซลล์ และราง 5-V หรือ 3.3-V
TPS62992QRYTRQ1 สามารถเข้าสู่โหมดประหยัดพลังงานโดยอัตโนมัติ (หากเลือก PFM อัตโนมัติหรือ PWM) ที่โหลดน้อยเพื่อรักษาประสิทธิภาพสูงนอกจากนี้ เพื่อให้มีประสิทธิภาพสูงที่โหลดขนาดเล็กมาก อุปกรณ์จึงมีกระแสไฟนิ่งทั่วไปที่ต่ำที่ 4 µAหากเปิดใช้ AEE จะให้ประสิทธิภาพสูงทั้ง VIN, VOUT และกระแสโหลดอุปกรณ์นี้มีอินพุต MODE/Smart-CONF เพื่อตั้งค่าตัวแบ่งภายในและภายนอก ความถี่สวิตชิ่ง การจ่ายแรงดันเอาต์พุต และโหมดประหยัดพลังงานอัตโนมัติหรือการทำงานของ PWM แบบบังคับ

ข้อมูลจำเพาะของ TPS62992QRYTRQ1

คุณสมบัติของ TPS62992QRYTRQ1

• AEC-Q100 มีคุณสมบัติเหมาะสมสำหรับการใช้งานในยานยนต์:
• อุณหภูมิเกรด 1: –40°C ถึง +125°C, TA
• การจัดประเภท HBM ESD ของอุปกรณ์ระดับ 2
• การจำแนกระดับ C4B CDM ESD
• ความสามารถด้านความปลอดภัยในการทำงาน
• มีเอกสารเพื่อช่วยในการออกแบบระบบความปลอดภัยในการทำงาน
• ขยายช่วง TJ: สูงสุด 165°C
• โทโพโลยี DCS-Control ที่มีประสิทธิภาพสูง
• RDS(เปิด): ด้านสูง 62-mΩ ด้านต่ำ 22-mΩ
• การเปลี่ยน PWM/PFM อย่างราบรื่น
• ไอคิวต่ำ 4-µA (ทั่วไป)
• กระแสไฟขาออกต่อเนื่องสูงสุด 2-A
• ความแม่นยำของแรงดันเอาต์พุต ±1.5% ตลอดอุณหภูมิ
• ตัวเลือกแรงดันเอาต์พุตที่กำหนดค่าได้:
• ตัวแบ่งภายนอก VFB 0.6-V ถึง 5.5-V
• 16 ตัวเลือกระหว่าง 0.4 V และ 5.5 V
• ความยืดหยุ่นผ่านพิน MODE/S-CONF
• ความถี่ในการสลับ 2.5-MHz หรือ 1.0-MHz
• บังคับ PWM หรือ Auto PFM (โหมดประหยัดพลังงาน) พร้อมตัวเลือกการเปลี่ยนโหมดไดนามิก
• ไม่จำเป็นต้องใช้ตัวเก็บประจุบูทสแตรปภายนอก
• การป้องกันกระแสเกินและอุณหภูมิเกิน
• โหมดรอบการทำงาน 100%
• เปิดใช้งานอินพุตได้อย่างแม่นยำ
• ซอฟต์สตาร์ทและการติดตามที่ปรับได้
• กำลังขับที่ดี
• pinout ที่ปรับให้เหมาะสมสำหรับการกำหนดเส้นทางชั้นเดียว
• แพ็คเกจ VQFN แบบเปียก 2.2 มม. × 2.0 มม. พร้อมระยะพิทช์ 0.5 มม.

การประยุกต์ใช้ TPS62992QRYTRQ1

• อดาส
• อุปกรณ์อิเล็กทรอนิกส์และแสงสว่างของร่างกาย
• อินโฟเทนเมนต์และคลัสเตอร์
• ระบบไฮบริด ไฟฟ้า และระบบส่งกำลัง

แผนภาพการทำงานของ TPS62992QRYTRQ1

แผนผังอย่างง่ายของ TPS62992QRYTRQ1

การกำหนดค่าพินของ TPS62992QRYTRQ1
