รายละเอียดสินค้า:
|
| ส่วนจำนวน: | TPS53314RGFR | กระแสไฟในการทำงาน: | 320 ยูเอ |
|---|---|---|---|
| แรงดันไฟฟ้าขาเข้า: | 3 โวลต์ถึง 15 โวลต์ | อุณหภูมิในการทำงานขั้นต่ำ: | - 40 องศาเซลเซียส |
| อุณหภูมิในการทำงานสูงสุด: | + 85 องศาเซลเซียส | สลับความถี่: | 970 กิโลเฮิรตซ์ |

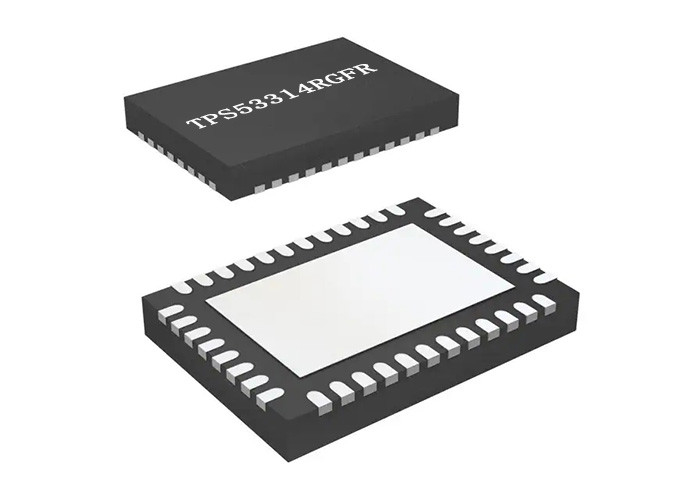

ชิปวงจรรวม TPS53314RGFR 6A Step-Down Regulator พร้อมสวิตช์ในตัว
รายละเอียดสินค้าของTPS53314RGFR
TPS53314RGFR เป็นโหมด D-CAPTM, สวิตช์ซิงโครนัส 6-A พร้อม MOSFET ในตัว ซึ่งได้รับการออกแบบมาเพื่อให้ใช้งานง่าย จำนวนส่วนประกอบภายนอกต่ำ และระบบพลังงานบรรจุภัณฑ์ขนาดเล็ก
ข้อมูลจำเพาะของTPS53314RGFR
|
ส่วนจำนวน |
TPS53314RGFR |
|
แรงดัน - อินพุต (นาที) |
3V |
|
แรงดัน - อินพุต (สูงสุด) |
15V |
|
แรงดัน - เอาต์พุต (ต่ำสุด/คงที่) |
0.6V |
|
แรงดัน - เอาท์พุต (สูงสุด) |
5.5V |
|
กระแส - เอาท์พุต |
6A |
|
ความถี่ - การสลับ |
250kHz~1MHz |
|
วงจรเรียงกระแสแบบซิงโครนัส |
ใช่ |
|
อุณหภูมิในการทำงาน |
-40°C ~ 85°C (TA) |
คุณสมบัติของTPS53314RGFR
ช่วงแรงดันไฟฟ้าอินพุตการแปลง: 3 V ถึง 15 V
VDD ช่วงแรงดันไฟฟ้าขาเข้า: 4.5 V ถึง 25 V
ช่วงแรงดันเอาต์พุต: 0.6 V ถึง 5.5 V
เอาต์พุต LDO 5-V
พาวเวอร์มอสเฟตในตัวพร้อมกระแสเอาต์พุตต่อเนื่อง 6-A
<10-μA ปิดปัจจุบัน
Auto-Skip Eco-mode TM เพื่อประสิทธิภาพการบรรทุกเบา
โหมด D-CAPTM พร้อมการตอบสนองชั่วคราวที่รวดเร็ว
ความถี่การสลับที่เลือกได้ตั้งแต่ 250 kHz ถึง 1 MHz พร้อมตัวต้านทานภายนอก
ในตัว 1%, อ้างอิง 0.6-V
0.7-ms, 1.4-ms, 2.8-ms และ 5.6-ms แรงดันไฟฟ้าภายในที่เลือกได้ Servo Soft-Start
ความสามารถในการเริ่มต้นที่ชาร์จล่วงหน้า
บูสต์สวิตช์ในตัว
ขีด จำกัด กระแสเกินที่ปรับได้ผ่านตัวต้านทานภายนอก
Overvoltage / Undervoltage, UVLO และการป้องกันอุณหภูมิเกิน
รองรับตัวเก็บประจุเอาท์พุตเซรามิกทั้งหมด
เปิด Drain Power ข้อบ่งชี้ที่ดี
แอพพลิเคชั่นของTPS53314RGFR
แผนภาพการใช้งานของ TPS53314RGFR
