รายละเอียดสินค้า:
|
| ส่วนจำนวน: | AD7606BSTZ | จำนวนช่อง: | 8 |
|---|---|---|---|
| ความละเอียด (บิต): | 16 ข | อัตราการสุ่มตัวอย่าง (ต่อวินาที): | 200k |
| โวลเตจ-ซัพพลาย: | 2.3V~5.25V, 4.75V~5.25V | อุณหภูมิในการทำงาน: | -40°C ~ 85°C |

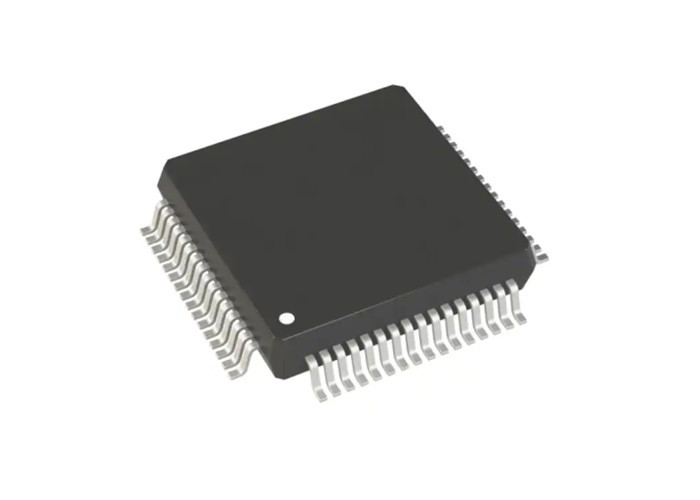

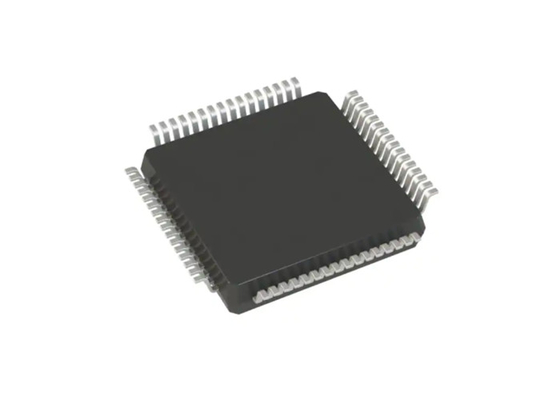

8 ช่อง AD7606BSTZ 16-Bit Synchronous Data Acquisition System LQFP64
คำอธิบายผลิตภัณฑ์ของ AD7606BSTZ
AD7606BSTZ เป็น 16 บิต การสุ่มตัวอย่างพร้อมกัน ระบบการเก็บข้อมูลแบบแอนะล็อกเป็นดิจิทัล (DAS) พร้อมแปด หก และสี่ช่องสัญญาณตามลำดับแต่ละส่วนประกอบด้วยการป้องกันแคลมป์อินพุตแบบอะนาล็อก, ตัวกรองการลดรอยหยักลำดับที่สอง, แอมพลิฟายเออร์แบบแทร็กแอนด์โฮลด์, ตัวแปลงอนาล็อกเป็นดิจิตอล (ADC) แบบกระจายประจุ 16 บิต, ตัวกรองดิจิตอลแบบยืดหยุ่น, ค่าอ้างอิง 2.5 V และบัฟเฟอร์อ้างอิง และอินเตอร์เฟสแบบอนุกรมและแบบขนานความเร็วสูง
AD7606BSTZ ทำงานจากแหล่งจ่ายไฟ 5 V เดียวและสามารถรองรับสัญญาณอินพุตแบบสองขั้วจริง ±10 V และ ±5 V ในขณะที่สุ่มตัวอย่างที่อัตราทรูพุตสูงถึง 200 kSPS สำหรับทุกช่องสัญญาณวงจรป้องกันแคลมป์อินพุตสามารถทนแรงดันไฟฟ้าได้สูงถึง ±16.5 V AD7606 มีอิมพีแดนซ์อินพุตแบบอะนาล็อก 1 MΩ โดยไม่คำนึงถึงความถี่ในการสุ่มตัวอย่างการทำงานของแหล่งจ่ายเดียว การกรองบนชิป และอิมพีแดนซ์อินพุตสูงทำให้ไม่จำเป็นต้องใช้ออปแอมป์ไดรเวอร์และซัพพลายไบโพลาร์ภายนอก
ตัวกรองลดรอยหยัก AD7606BSTZ มีความถี่คัตออฟ 3 dB ที่ 22 kHz และให้การปฏิเสธลดรอยหยัก 40 dB เมื่อสุ่มตัวอย่างที่ 200 kSPSตัวกรองดิจิทัลที่ยืดหยุ่นขับเคลื่อนด้วยพิน ทำให้ได้รับการปรับปรุงใน SNR และลดแบนด์วิดท์ 3 dB
ข้อมูลจำเพาะของ AD7606BSTZ
| AD7606BSTZ | |
| คู่ขนาน สผ | |
| 200 กิโลวินาที/วินาที | |
| เดียวจบ | |
| เขตบริหารพิเศษ | |
| 95.5 เดซิเบล | |
| DNL - ความไม่เชิงเส้นเชิงอนุพันธ์: | +/- 0.99 แอลเอสบี |
| ได้รับข้อผิดพลาด: | +/- 32 แอลเอสบี |
| ความสูง: | 1.4 มม |
| INL - อินทิกรัลความไม่เชิงเส้น: | +/- 2 แอลเอสบี |
| แรงดันไฟฟ้าขาเข้า: | +/- 5 โวลต์/+/- 10 โวลต์ |
| ความยาว: | 10 มม |
| จำนวนอินพุต ADC: | 8 อินพุต |
| จำนวนตัวแปลง: | 1 ตัวแปลง |
| แรงดันไฟฟ้าในการทำงาน: | 5 โวลต์ |
| Pd - การกระจายพลังงาน: | 142 เมกะวัตต์ |
| การใช้พลังงาน: | 100 เมกะวัตต์ |
คุณสมบัติของ AD7606BSTZ
การประยุกต์ใช้ AD7606BSTZ
ไดอะแกรมบล็อกการทำงานของ AD7606BSTZ
การกำหนดค่าขาของ AD7606BSTZ
