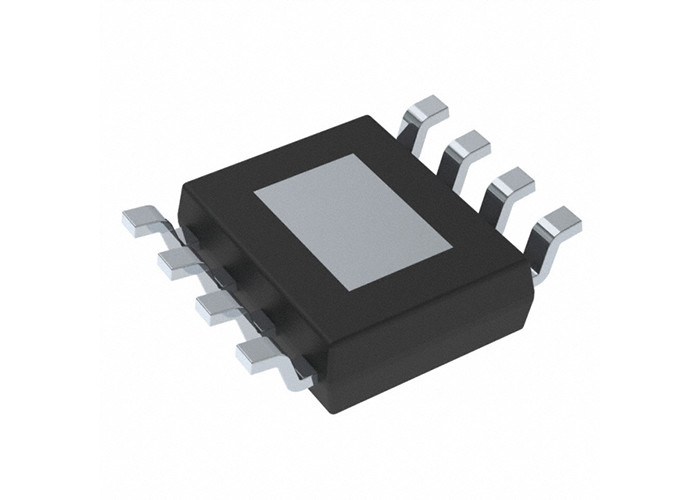

ชิปวงจรรวม UCC27200QDDARQ1 Half-Bridge Gate Driver IC ไม่กลับด้าน

ชิปวงจรรวม UCC27200QDDARQ1 Half-Bridge Gate Driver IC ไม่กลับด้าน

คำอธิบายผลิตภัณฑ์ของ UCC27200QDDARQ1

UCC27200QDDARQ1 เป็นไดรเวอร์ Nchannel MOSFET ความถี่สูงที่มีไดโอดบูทสแตรป 120-V และไดรเวอร์ด้านสูงและด้านต่ำพร้อมอินพุตอิสระเพื่อความยืดหยุ่นในการควบคุมสูงสุด ซึ่งช่วยให้สามารถควบคุม N-channel MOSFET ใน halfbridge, full-bridge, two- สวิตช์ไปข้างหน้าและตัวแปลงไปข้างหน้าแบบแอคทีฟแคลมป์ตัวขับเกทด้านต่ำและด้านสูงถูกควบคุมโดยอิสระและจับคู่กับ 1 ns ระหว่างการเปิดและปิดของกันและกัน

ข้อมูลจำเพาะของUCC27200QDDARQ1

คุณสมบัติของ UCC27200QDDARQ1

• มีคุณสมบัติเหมาะสมสำหรับการใช้งานด้านยานยนต์
• ผ่านการรับรอง AEC-Q100 ด้วยผลลัพธ์ดังต่อไปนี้:
• อุณหภูมิของอุปกรณ์ เกรด 1:
• 40°C ถึง 125°C ช่วงอุณหภูมิการทำงานโดยรอบ
• การจำแนกประเภทอุปกรณ์ HBM ESD ระดับ 2
• อุปกรณ์ CDM ESD ระดับการจำแนกประเภท C5
• ขับเคลื่อน N-Channel MOSFET สองตัวในการกำหนดค่าด้านสูงและด้านต่ำ
• แรงดันบูตสูงสุด: 120 V
• แรงดัน VDD สูงสุด: 20 V
• บนชิป 0.65-V VF, 0.6-Ω RD Bootstrap Diode
• มากกว่า 1 MHz ของการทำงาน
• เวลาหน่วงการแพร่กระจาย 20-ns
• 3-A Sink, 3-A แหล่งจ่ายกระแสไฟขาออก
• เวลาที่เพิ่มขึ้น 8-ns และเวลาลดลง 7-ns พร้อมโหลด 1,000-pF
• การจับคู่ล่าช้า 1-ns
• ระบุตั้งแต่ –40°C ถึง 140°C (อุณหภูมิทางแยก)

แอพพลิเคชั่นของUCC27200QDDARQ1

• พาวเวอร์ซัพพลายสำหรับตลาดโทรคมนาคม ดาต้าคอม และร้านค้า
• แอพพลิเคชั่นฮาล์ฟบริดจ์และฟูลบริดจ์คอนเวอร์เตอร์
• สถาปัตยกรรมรถบัสแยก
• ตัวแปลงไปข้างหน้าสองสวิตช์
• Active-Clamp Forward Converters
• ซิงโครนัส-บัคคอนเวอร์เตอร์ไฟฟ้าแรงสูง
• เครื่องขยายเสียงคลาส D

แผนผังแอปพลิเคชันแบบง่ายของ UCC27200QDDARQ1
