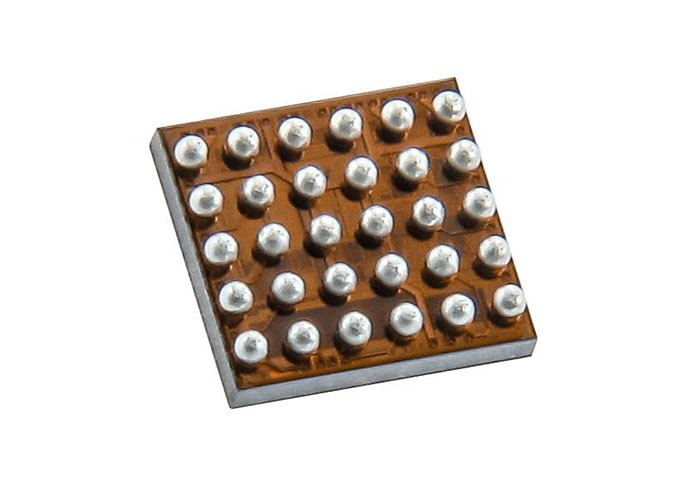

MAX77654BENV+T ชิปวงจรรวม 30WLP การจัดการพลังงาน PMIC วัตถุประสงค์ทั่วไป

ชิปวงจรรวม MAX77654BENV+T การจัดการพลังงาน PMIC วัตถุประสงค์ทั่วไป 30-WLP

คำอธิบายทั่วไป

MAX77654BENV+T นำเสนอโซลูชันการชาร์จแบตเตอรี่และการจ่ายไฟแบบบูรณาการขั้นสูงสำหรับการใช้งานที่ใช้พลังงานต่ำซึ่งขนาดและประสิทธิภาพเป็นสิ่งสำคัญIC มีตัวควบคุม buck-boost ของ SIMO ที่ให้รางไฟฟ้าที่ตั้งโปรแกรมได้สามรางจากตัวเหนี่ยวนำตัวเดียว เพื่อลดขนาดโซลูชันทั้งหมดLDO 100mA สองตัวให้การปฏิเสธการกระเพื่อมสำหรับเสียงและแอปพลิเคชันที่ไวต่อเสียงอื่นๆนอกจากนี้ยังสามารถกำหนดค่า LDO เป็นสวิตช์โหลดเพื่อจัดการการใช้พลังงานโดยถอดบล็อกภายนอกเมื่อไม่ต้องการเครื่องชาร์จเชิงเส้นตรงที่กำหนดค่าได้สูงรองรับความจุของแบตเตอรี่ Li+ ที่หลากหลายและรวมถึงการตรวจสอบอุณหภูมิแบตเตอรี่เพื่อความปลอดภัยเพิ่มเติม (JEITA)

อุปกรณ์นี้ประกอบด้วย GPIO สามตัวและมัลติเพล็กเซอร์แบบอะนาล็อกที่สลับสัญญาณแรงดันไฟภายในและกระแสไฟไปยังโหนดภายนอกสำหรับการตรวจสอบด้วย ADC ภายนอกอินเทอร์เฟซอนุกรม I2C แบบสองทิศทางช่วยให้กำหนดค่าและตรวจสอบสถานะของอุปกรณ์ได้ตัวควบคุมการเปิด/ปิดภายในให้ลำดับการเริ่มต้นที่มีการควบคุมสำหรับหน่วยงานกำกับดูแล และให้ฟังก์ชันการควบคุมดูแลในขณะที่เปิดอยู่ตัวเลือกที่ตั้งโปรแกรมได้จากโรงงานจำนวนมากช่วยให้อุปกรณ์สามารถปรับให้เข้ากับแอพพลิเคชั่นต่างๆ ได้ ทำให้เวลาในการออกสู่ตลาดเร็วขึ้น

ประโยชน์และคุณสมบัติ

เอาต์พุต 3x, ตัวควบคุม Buck-Boost แบบหลายตัวเหนี่ยวนำเดี่ยว (SIMO)
รองรับช่วงแรงดันเอาต์พุตกว้างตั้งแต่ 0.8V ถึง 5.5V สำหรับช่อง SIMO ทั้งหมด
2x 100mA LDO/LSW
Smart Power Selector™ เครื่องชาร์จ Li+/Li-Poly
3x ทรัพยากร GPIO
เอาต์พุต MUX แบบอะนาล็อกสำหรับการตรวจสอบกำลังไฟฟ้า
โหมดจัดส่งจากโรงงาน (< 200nA IQ)
0.3μAปิดเครื่องปัจจุบัน
6μA กระแสไฟในการทำงาน (3 ช่อง SIMO + 2LDOs)
เครื่องชาร์จที่ปรับให้เหมาะสมกับขนาดแบตเตอรี่ขนาดเล็ก
กระแสไฟชาร์จเร็วที่ตั้งโปรแกรมได้ตั้งแต่ 7.5mA ถึง 300mA
แรงดันไฟควบคุมแบตเตอรี่ที่ตั้งโปรแกรมได้ตั้งแต่ 3.6V ถึง 4.6V
กระแสไฟสิ้นสุดที่ตั้งโปรแกรมได้ตั้งแต่ 0.375mA ถึง 45mA
เครื่องวัดอุณหภูมิแบตเตอรี่ JEITA ปรับกระแสไฟชาร์จและแรงดันไฟควบคุมแบตเตอรี่เพื่อการชาร์จไฟที่ปลอดภัย
ยืดหยุ่นและกำหนดค่าได้
อินเทอร์เฟซที่รองรับ I2C และ GPIO

แอปพลิเคชั่น

หูฟังบลูทูธ หูฟัง
ลำโพงไร้สาย
ตัวตรวจสอบฟิตเนส สุขภาพ และกิจกรรม
อุปกรณ์สวมใส่
จอภาพความปลอดภัยและความปลอดภัย
โหนดเซ็นเซอร์
อุปกรณ์สำหรับผู้บริโภคแบบพกพา
อินเทอร์เน็ตของสรรพสิ่ง (IoT)

ไดอะแกรมบล็อกแบบง่าย
