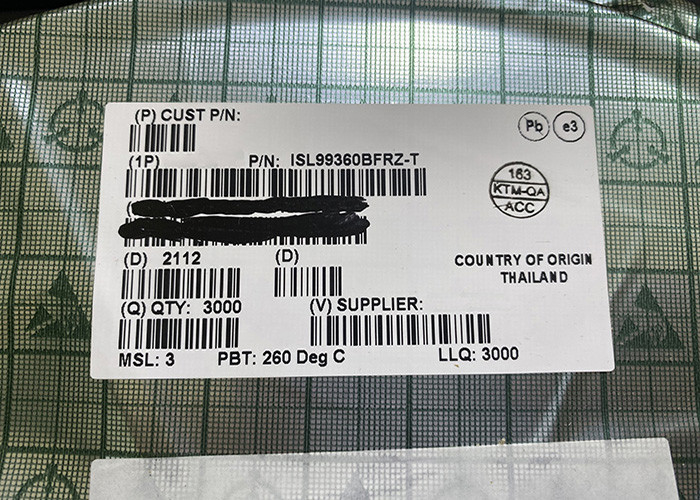

ชิปวงจรรวม ISL99360BFRZ การจัดการพลังงาน ไดรเวอร์ฮาล์ฟบริดจ์แบบเต็ม

ชิปวงจรรวม ISL99360BFRZ การจัดการพลังงาน ไดรเวอร์ Half-Bridge แบบเต็ม

คำอธิบาย

ISL99360BFRZ เป็น Smart Power Stages (SPS) ที่เข้ากันได้กับคอนโทรลเลอร์ ISL68xxx/69xxx Digital Multiphase (DMP) และ Phase Doubler (ISL6617A) ตามลำดับISL99360 และ ISL99360B ได้ผสานรวมการมอนิเตอร์กระแสและอุณหภูมิที่มีความแม่นยำสูง ซึ่งสามารถป้อนกลับไปยังคอนโทรลเลอร์และเพิ่มทวีคูณเพื่อให้ระบบ DC/DC แบบหลายเฟสสมบูรณ์ทำให้การออกแบบง่ายขึ้นและเพิ่มประสิทธิภาพโดยการกำจัดเครือข่ายการตรวจจับ DCR และการชดเชยความร้อนที่เกี่ยวข้องประสิทธิภาพโหลดเบาได้รับการสนับสนุนผ่านขาควบคุม LFET เฉพาะแพ็คเกจ 5x5 PQFN ที่ได้รับการปรับปรุงด้านความร้อนชั้นนำของอุตสาหกรรมช่วยให้อสังหาริมทรัพย์ PCB โดยรวมน้อยที่สุด

คุณสมบัติ

• ช่วงอินพุต: +3.0V ถึง +16V

• รองรับกระแสไฟ DC 60A

• ISL99360: อินพุต PWM สามสถานะที่เข้ากันได้ 3.3V

• ISL99360B: อินพุต PWM สามสถานะที่เข้ากันได้ 5.0V

• การตรวจจับกระแสดาวน์สโลป

• ความแม่นยำ ±3% มอนิเตอร์ปัจจุบัน (IMON) พร้อมอินพุต REFIN

• การตรวจสอบอุณหภูมิ 8mV/°C พร้อมแฟล็ก OT

• อินพุตควบคุม FET ฝั่งต่ำโดยเฉพาะ

• การป้องกันความผิดพลาดอย่างครอบคลุมเพื่อความน่าเชื่อถือของระบบในระดับสูง

• การป้องกัน FET สั้นและกระแสเกินด้านสูง

• การป้องกันอุณหภูมิเกิน

• VCC และ VIN Undervoltage Lockout (UVLO)

• เอาต์พุตการรายงานข้อบกพร่องแบบเปิดระบาย

• ความถี่ในการสลับสูงสุด 1.25MHz

• ปราศจาก Pb (ตามมาตรฐาน RoHS), 32 Ld 5x5 PQFN

แอพพลิเคชั่น

• ความถี่สูงและ VRM และ VRD ประสิทธิภาพสูง
• ตัวควบคุมคอร์ กราฟิก และหน่วยความจำสำหรับไมโครโปรเซสเซอร์
• VR ความหนาแน่นสูงสำหรับเซิร์ฟเวอร์ เครือข่าย และคลาวด์คอมพิวติ้ง
• ตัวแปลง POL DC/DC และคอนโซลวิดีโอเกม

ไดอะแกรมบล็อกแอ็พพลิเคชันแบบง่าย

คำถามที่พบบ่อย
ถามผลิตภัณฑ์ของคุณเป็นของแท้หรือไม่?
ตอบ: ใช่ ผลิตภัณฑ์ทั้งหมดเป็นของแท้ การนำเข้าต้นฉบับใหม่คือจุดประสงค์ของเรา
ถาม: คุณมีใบรับรองใด
A: เราเป็นบริษัทที่ได้รับการรับรองมาตรฐาน ISO 9001:2015 และเป็นสมาชิกของ ERAI
ถาม: คุณสามารถสนับสนุนคำสั่งซื้อหรือตัวอย่างปริมาณน้อยได้หรือไม่ตัวอย่างฟรีหรือไม่
ตอบ: ได้ เราสนับสนุนคำสั่งซื้อตัวอย่างและคำสั่งซื้อขนาดเล็ก ค่าใช้จ่ายตัวอย่างจะแตกต่างกันไปตามคำสั่งซื้อหรือโครงการของคุณ
ถาม: วิธีจัดส่งคำสั่งซื้อของฉันปลอดภัยหรือไม่?
A: เราใช้ด่วนในการจัดส่งเช่น DHL, Fedex, UPS, TNT, EMS นอกจากนี้เรายังสามารถใช้ผู้ส่งที่แนะนำของคุณได้ผลิตภัณฑ์จะอยู่ในบรรจุภัณฑ์ที่ดีและมั่นใจในความปลอดภัยและเรารับผิดชอบต่อความเสียหายของผลิตภัณฑ์ตามคำสั่งซื้อของคุณ
ถาม: แล้วเวลานำล่ะ?
A: เราสามารถจัดส่งชิ้นส่วนสต็อกภายใน 5 วันทำการหากไม่มีสต็อกเราจะยืนยันระยะเวลารอคอยสินค้าสำหรับคุณตามปริมาณการสั่งซื้อของคุณ
