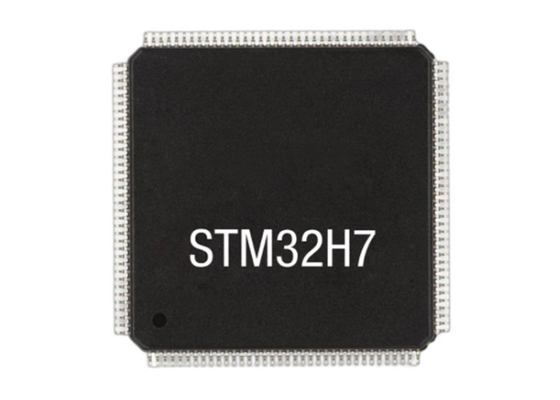

32 บิต Single-Core STM32H735VGY6TR ARM® Cortex®-M7 STM32H7 ไมโครคอนโทรลเลอร์ IC

32 บิต Single-Core STM32H735VGY6TR ARM® Cortex®-M7 STM32H7 ไมโครคอนโทรเลอร์ IC

คําอธิบาย

อุปกรณ์ STM32H735VGY6TR ถูกสร้างขึ้นจาก ARM® Cortex®-M7 32 บิต RISC core ที่ทํางานได้สูงถึง 550 MHzหลัก Cortex® -M7 มีหน่วยจุดลอย (FPU) ที่รองรับคําสั่งและประเภทข้อมูล Arm® ที่มีความแม่นยําสองเท่า (สอดคล้อง IEEE 754) และมีความแม่นยําเดียวคอร์เท็กซ์ -M7 คอร์เนอร์รวม 32 Kbyte ของคําสั่งแคชและ 32 Kbyte ของข้อมูลแคชอุปกรณ์ STM32H735VGY6TR รองรับชุดคําสั่ง DSP ครบถ้วนและหน่วยป้องกันความจํา (MPU) เพื่อเพิ่มความปลอดภัยของแอปพลิเคชั่น.

อุปกรณ์ STM32H735VGY6TR รวมความจําที่ฝังไวสูงด้วยความจํา Flash 1 Mbyte, RAM สูงสุด 564 Kbyte (รวมถึง 192 Kbyte ที่สามารถแบ่งปันระหว่าง ITCM และ AXI,บวก 64 Kbyte โดยเฉพาะ ITCM, บวก 128 Kbytes โดยเฉพาะ AXI, 128 Kbyte DTCM, 48 Kbytes AHB และ 4 Kbytes ของ RAM แบคเกป), รวมถึงหลากหลาย I / O ที่ปรับปรุงและอุปกรณ์เสริมเชื่อมต่อกับ APB บัส, AHB บัส,แมตริกซ์บัส 2x32 บิตหลาย AHB และการเชื่อมต่อ AXI หลายชั้นที่รองรับการเข้าถึงความจําภายในและภายนอกเพื่อปรับปรุงความมั่นคงของแอพลิเคชั่น ความจําทั้งหมดมีลักษณะการแก้ไขรหัสความผิดพลาด (การแก้ไขความผิดพลาดหนึ่งครั้ง, การตรวจพบความผิดพลาดสองครั้ง)

อุปกรณ์มีส่วนผสมที่สามารถเร่งฟังก์ชันคณิตศาสตร์/การนับ (CORDIC coprocessor สําหรับฟังก์ชันสามเหลี่ยมและหน่วย FMAC สําหรับฟังก์ชันกรอง)อุปกรณ์ทั้งหมดมี 3 ADC, DACs สองตัว เสริมเสียงการทํางาน สองตัวเปรียบเทียบพลังงานที่ต่ํามาก, RTC ที่ใช้พลังงานต่ํา, 4 เครื่องกําหนดเวลา 32-bit สําหรับการใช้งานทั่วไป, 12 เครื่องกําหนดเวลา 16-bit สําหรับการใช้งานทั่วไป รวมถึง 2 เครื่องกําหนดเวลา PWM สําหรับการควบคุมมอเตอร์,5 เครื่องกําหนดเวลาพลังงานต่ํา, เครื่องกําเนิดเลขสุ่มจริง (RNG) และเซลล์เร่งรหัส และโปรเซสเซอร์ HASH. อุปกรณ์รองรับสกรีนดิจิตอลสี่ตัวสําหรับตัวปรับออก sigma-delta (DFSDM)พวกมันยังมีอินเตอร์เฟซการสื่อสารมาตรฐานและระดับสูง.

รายละเอียดของ STM32H735VGY6TR

ปิ้นบรรจุ

ลักษณะ

• หลัก: Arm® Cortex®-M7 MCU 32 บิต 550 MHz

• อุณหภูมิการทํางาน -40 °C ถึง 85 °C/125 °C

• ขนาดความจํา Flash สูงสุด 128KBytes

• 36Kbyte ของ SRAM (32Kbyte กับการตรวจสอบ HW parity)

• ระยะความกระชับกําลัง: 1.62 V ถึง 3.6 V

• การให้บริการ VBAT สําหรับ RTC และบันทึกสํารอง

• ออสซิลเลอเตอร์คริสตัล 4 ถึง 48MHz

• เครื่องควบคุม DMA 7 ช่อง พร้อมการผนวกแบบยืดหยุ่น

• ADC 12 บิต 0.4μs (สูงสุด 16 ช่องขยาย)

• เครื่องเปรียบเทียบอานาล็อกความแรงต่ํา 2 เครื่อง เร็ว พร้อมเครื่องเข้าและเครื่องออกที่สามารถเขียนโปรแกรมได้

• DACs 12 บิต 2 เครื่อง ใช้พลังงานต่ํา Sample-and-hold

• 14 เครื่องกําหนดเวลา (สองเครื่องสามารถทํางานในระดับ 128MHz) 16 บิตสําหรับการควบคุมมอเตอร์ระดับสูงหนึ่งเครื่อง 32 บิตและห้าเครื่อง 16 บิตสําหรับการใช้งานทั่วไป สองเครื่อง 16 บิตพื้นฐาน สองเครื่อง 16 บิตพลังงานต่ํา สองเครื่องเฝ้าระวัง SysTick

• กําหนดการ RTC พร้อมสัญญาณเตือนและเตือนระยะเวลาจาก Stop/Standby/Shutdown

• เครื่องควบคุมการส่งพลังงาน USB Type-CTM

• การสนับสนุนการพัฒนา: การแก้ไขความผิดพลาดสายลําดับ (SWD)

• ID เอกลักษณ์ 96 บิต

• บรรจุภัณฑ์ทั้งหมดที่สอดคล้องกับ ECOPACK®2
