วงจรรวม BQ25606RGER Stand Alone 1cell 3A Fast Charger พร้อมแรงดันไฟฟ้าอินพุตสูง

วงจรบูรณาการ BQ25606RGER เฉพาะตัว 1 เซลล์ ชาร์จเร็ว 3A ด้วยความแรงกดสูง

คําอธิบายสินค้า

BQ25606 เป็นอุปกรณ์การจัดการการชาร์จแบตเตอรี่ 3.0-A แบบสวิตช์โหมดที่บูรณาการสูง และระบบการจัดการเส้นทางพลังงานสําหรับแบตเตอรี่ Li-ion และ Li-polymer แหล่งเดียวโซลูชั่นนี้มีการบูรณาการอย่างสูงกับ FET ป้องกันการเข้า (RBFET), Q1), FET ปรับเปลี่ยนด้านสูง (HSFET, Q2), FET ปรับเปลี่ยนด้านต่ํา (LSFET, Q3) และ FET แบตเตอรี่ (BATFET, Q4) ระหว่างระบบและแบตเตอรี่เส้นทางพลังงานอุดตันต่ํา ปรับปรุงประสิทธิภาพการทํางานแบบสวิตช์, ลดเวลาการชาร์จแบตเตอรี่ และขยายอายุการใช้งานของแบตเตอรี่ในช่วงการชาร์จ

BQ25606 มีการชาร์จรวดเร็วพร้อมการสนับสนุนความดันการเข้าสูงสําหรับชาร์จลําพังและอุปกรณ์พกพาหลายสายความดันการเข้าและการควบคุมกระแสของมัน ส่งพลังงานการชาร์จสูงสุดให้กับแบตเตอรี่มันยังรวมไดโอ้ด bootstrap สําหรับการขับเคลื่อนประตูด้านสูงสําหรับการออกแบบระบบที่เรียบง่าย

อุปกรณ์นี้รองรับแหล่งข้อมูลที่หลากหลาย รวมถึงพอร์ตโฮสต์ USB มาตรฐาน, พอร์ตการชาร์จ USB, และอุปกรณ์ปรับความแรงสูงที่สอดคล้องกับ USB.อุปกรณ์ตั้งค่าปริมาตรการปัจจุบันการนําเข้าโดยซ่อนข้างบนพื้นฐานของอินเตอร์เฟซ USB. อุปกรณ์เป็นที่สอดคล้องกับสเปคพลังงาน USB 2.0 และ USB 3.0 กับการควบคุมกระแสไฟฟ้าและความแรงดันการเข้า เมื่ออินเตอร์เฟซ USB ที่ติดตั้งระบุตัวปรับการเข้า ไม่ทราบขั้นต่ํากระแสเข้าของอุปกรณ์ถูกกําหนดโดย ILIM pin setting resistor valueอุปกรณ์ยังตอบสนองความจํากัดการจัดตั้งพลังงานในการทํางาน USB On-the-Go (OTG) โดยให้พลังงาน 5.15 V บน VBUS ด้วยขั้นต่ํากระแสคงที่สูงสุด 1.2 A

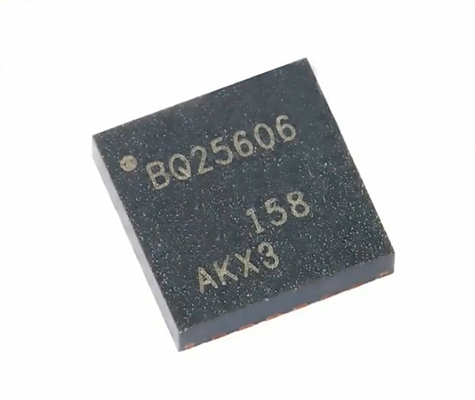

รูปภาพสินค้า


ลักษณะ

• เครื่องชาร์จอัตราประสิทธิภาพสูง 1.5MHz
  • ประสิทธิภาพการชาร์จ 92% ในระดับ 2-A จากการเข้า 5-V
  • ปรับปรุงให้เข้าความแรงกดไฟ USB (5 V)
• รองรับ USB On-The-Go (OTG)
  • เครื่องปรับกระตุ้นสูงสุด 1.2A
  • ประสิทธิภาพการกระตุ้น 92% ในอัตราการออก 1-A
  • ขั้นต่ําการใช้ไฟคงที่ที่แม่นยํา (CC)
  • การเริ่มต้นอ่อนนุ่มถึง 500-μF ความจุจุ
  • การป้องกันการตัดสั้น
• ทางเข้าเดียวเพื่อรองรับทางเข้า USB และอุปกรณ์ปรับความแรงสูง
  • รองรับระยะความแรงดันเข้า 3.9-V ถึง 13.5-V กับความแรงดันเข้าสูงสุดที่สุทธิ 22 V
  • การติดตามพลังงานสูงสุดโดยขีดจํากัดความกระตุ้นทางเข้าสูงสุด 4.6 V (VINDPM)
  • VINDPM threshold ติดตามความแรงกดของแบตเตอรี่โดยอัตโนมัติ
  • อัตโนมัติตรวจพบ USB SDP, DCP และอุปกรณ์ปรับที่ไม่ใช่มาตรฐาน

การใช้งาน
• EPOS เครื่องเสียงพกพา
• อุปกรณ์เสริมโทรศัพท์มือถือ
• อุปกรณ์การแพทย์

อุปกรณ์อิเล็กทรอนิกส์อื่น ๆ ที่มีอยู่ในคลัง

FAQ

ส. ผลิตภัณฑ์ของคุณเป็นของแท้หรือเปล่า?
ตอบ: ใช่, ผลิตภัณฑ์ทั้งหมดเป็นต้นฉบับ, การนําเข้าเดิมใหม่เป็นจุดประสงค์ของเรา.
Q: คุณมีใบรับรองอะไรบ้าง?
ตอบ: เราเป็นบริษัทที่ได้รับการรับรองจาก ISO 9001: 2015 และเป็นสมาชิกของ ERAI
Q: คุณสามารถสนับสนุนการสั่งซื้อปริมาณเล็กหรือตัวอย่างได้หรือไม่ตัวอย่างฟรี?
A: ใช่, เราสนับสนุนการสั่งซื้อตัวอย่างและการสั่งซื้อขนาดเล็ก. ค่าตัวอย่างแตกต่างกันไปตามการสั่งซื้อหรือโครงการของคุณ.
Q: วิธีการส่งคําสั่งของฉัน?
ตอบ: เราใช้ express เพื่อส่ง เช่น DHL,Fedex,UPS,TNT,EMS เรายังสามารถใช้ตัวส่งที่แนะนําของคุณได้ผลิตภัณฑ์จะอยู่ในบรรจุที่ดีและรับประกันความปลอดภัยและเรารับผิดชอบสําหรับผลิตภัณฑ์ความเสียหายในการสั่งซื้อของคุณ.
ถาม: แล้วเวลาในการนํา?
A: เราสามารถส่งชิ้นส่วนในสต็อคภายใน 5 วันทําการ. ถ้าไม่มีสต็อค, เราจะยืนยันเวลานําสําหรับคุณขึ้นอยู่กับปริมาณการสั่งซื้อของคุณ.
