รายละเอียดสินค้า:
|
| แรงดัน-โหลด: | 480V (สูงสุด) | แรงดัน - แหล่งจ่าย (Vcc/Vdd): | 9.5V~18V |
|---|---|---|---|
| กระแส - เอาท์พุต (สูงสุด): | 6A | ถนนบน (ประเภท): | 150mOhm |
| อุณหภูมิในการทำงาน: | -40°C ~ 125°C (TJ) | ประเภทการติดตั้ง: | พื้นผิวติด |
| เน้น: | LMG3411R150RWHR Gan Driver Ic,ไดร์เวอร์ Gan Ic 6A VQFN32,VQFN32 สวิตช์การกระจายพลังงาน IC |
||

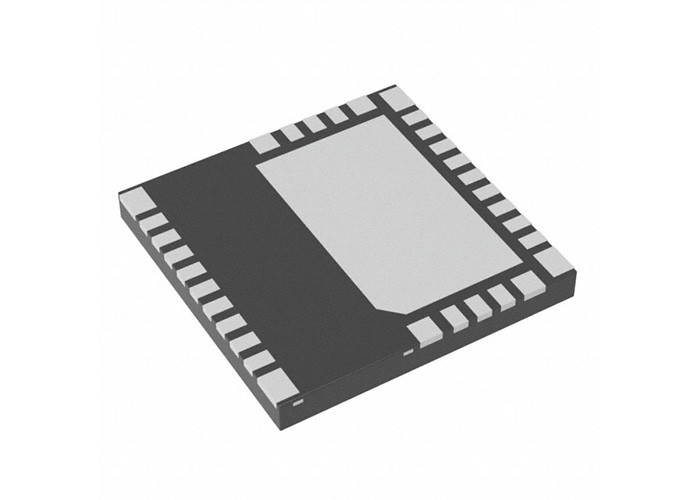

โหลดไดรเวอร์ LMG3411R150RWHR สวิตช์จ่ายไฟ N Channel 6A VQFN32
คำอธิบาย
LMG3411R150RWHR GaN FET พร้อมไดรเวอร์และการป้องกันในตัวช่วยให้นักออกแบบบรรลุระดับใหม่ของความหนาแน่นพลังงานและประสิทธิภาพในระบบอิเล็กทรอนิกส์กำลังข้อดีโดยธรรมชาติของอุปกรณ์นี้เหนือ MOSFET ซิลิคอน ได้แก่ ความจุอินพุตและเอาต์พุตต่ำเป็นพิเศษ การกู้คืนแบบย้อนกลับเป็นศูนย์เพื่อลดการสูญเสียการสลับได้มากถึง 80% และการเรียกโหนดสวิตช์ต่ำเพื่อลด EMIข้อดีเหล่านี้ทำให้โทโพโลยีหนาแน่นและมีประสิทธิภาพ เช่น โทเทมโพล PFC
ข้อมูลจำเพาะ
|
สถานะสินค้า |
คล่องแคล่ว |
|
ประเภทสวิตช์ |
โหลดสวิตช์ |
|
จำนวนเอาต์พุต |
1 |
|
อัตราส่วน - อินพุต:เอาต์พุต |
1:1 |
|
การกำหนดค่าเอาต์พุต |
ด้านสูง |
|
ประเภทเอาต์พุต |
N-ช่อง |
|
อินเตอร์เฟซ |
ลอจิก, PWM |
|
แรงดัน-โหลด |
480V (สูงสุด) |
|
แรงดัน - แหล่งจ่าย (Vcc/Vdd) |
9.5V~18V |
|
กระแส - เอาท์พุต (สูงสุด) |
6A |
|
ถนนบน (ประเภท) |
150mOhm |
|
ประเภทอินพุต |
ไม่กลับด้าน |
|
คุณสมบัติ |
Bootstrap Circuit, เอาต์พุตควบคุม 5V |
|
การป้องกันความผิดพลาด |
กระแสเกิน อุณหภูมิเกิน UVLO |
|
อุณหภูมิในการทำงาน |
-40°C ~ 125°C (TJ) |
คุณสมบัติ
กระบวนการ GaN ผ่านการรับรองผ่านโปรไฟล์การสลับฮาร์ดแวร์ในแอปพลิเคชันที่เร่งความน่าเชื่อถือ
เปิดใช้งานการออกแบบการแปลงพลังงานความหนาแน่นสูง
ประสิทธิภาพของระบบที่เหนือกว่า Cascode หรือ GaN FET แบบสแตนด์อโลน
แพ็คเกจ QFN ความเหนี่ยวนำต่ำ 8 มม. x 8 มม. เพื่อความสะดวกในการออกแบบและการจัดวาง
ความแรงของไดรฟ์ที่ปรับได้สำหรับประสิทธิภาพการสลับและการควบคุม EMI
สัญญาณเอาต์พุตสถานะความผิดปกติแบบดิจิตอล
ต้องการเพียง +12 V ของแหล่งจ่ายที่ไม่มีการควบคุม
ไดรเวอร์เกทในตัว
ตัวเหนี่ยวนำแหล่งทั่วไปเป็นศูนย์
ความล่าช้าในการแพร่กระจาย 20-ns สำหรับการออกแบบความถี่สูง
แรงดันไบอัสของเกทที่ตัดออกเพื่อชดเชยความแปรผันของเกณฑ์ช่วยให้มั่นใจได้ว่าการสลับที่เชื่อถือได้
อัตราการฆ่าที่ปรับได้ 25-V/ns ถึง 100-V/ns
การป้องกันที่แข็งแกร่ง
ไม่ต้องการส่วนประกอบการป้องกันภายนอก
การป้องกันกระแสเกินด้วยการตอบสนอง <100 ns
มากกว่า 150-V/ns ภูมิคุ้มกันอัตราการฆ่า
ภูมิคุ้มกัน overvoltage ชั่วคราว
การป้องกันอุณหภูมิเกิน
การป้องกันการปิดแรงดันไฟต่ำ (UVLO) บนรางจ่ายไฟทั้งหมด
ตัวเลือกอุปกรณ์:
LMG3410R150: การป้องกันกระแสเกินแบบล็อค
LMG3411R150: การป้องกันกระแสไฟเกินแบบวนรอบ
การกำหนดค่าพินและฟังก์ชั่น
คำถามที่พบบ่อย
ถามผลิตภัณฑ์ของคุณเป็นของแท้หรือไม่?
ตอบ: ใช่ ผลิตภัณฑ์ทั้งหมดเป็นของแท้ การนำเข้าต้นฉบับใหม่คือจุดประสงค์ของเรา
ถาม: คุณมีใบรับรองอะไรบ้าง
A:เราเป็นบริษัทที่ได้รับการรับรองมาตรฐาน ISO 9001:2015 และเป็นสมาชิกของ ERAI
ถาม: คุณสามารถสนับสนุนคำสั่งซื้อหรือตัวอย่างปริมาณน้อยได้หรือไม่ตัวอย่างฟรีหรือไม่
ตอบ: ได้ เราสนับสนุนคำสั่งซื้อตัวอย่างและคำสั่งซื้อขนาดเล็ก ค่าใช้จ่ายตัวอย่างจะแตกต่างกันไปตามคำสั่งซื้อหรือโครงการของคุณ
ถาม: วิธีจัดส่งคำสั่งซื้อของฉันปลอดภัยหรือไม่?
ตอบ: เราใช้ด่วนในการจัดส่งเช่น DHL, Fedex, UPS, TNT, EMS นอกจากนี้เรายังสามารถใช้ผู้ส่งที่แนะนำของคุณได้ผลิตภัณฑ์จะอยู่ในบรรจุภัณฑ์ที่ดีและมั่นใจในความปลอดภัยและเรารับผิดชอบต่อความเสียหายของผลิตภัณฑ์ตามคำสั่งซื้อของคุณ
ถาม: แล้วเวลานำล่ะ?
A: เราสามารถจัดส่งชิ้นส่วนสต็อกภายใน 5 วันทำการหากไม่มีสต็อกเราจะยืนยันระยะเวลารอคอยสินค้าสำหรับคุณตามปริมาณการสั่งซื้อของคุณ
