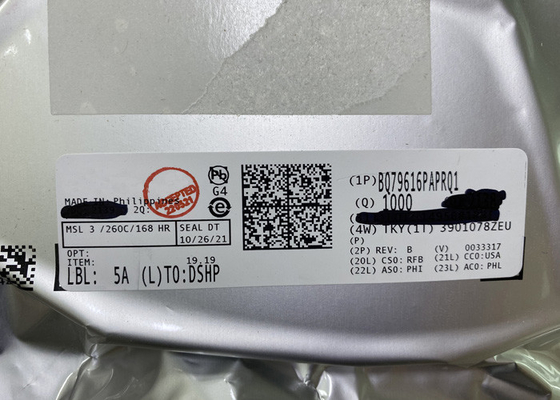

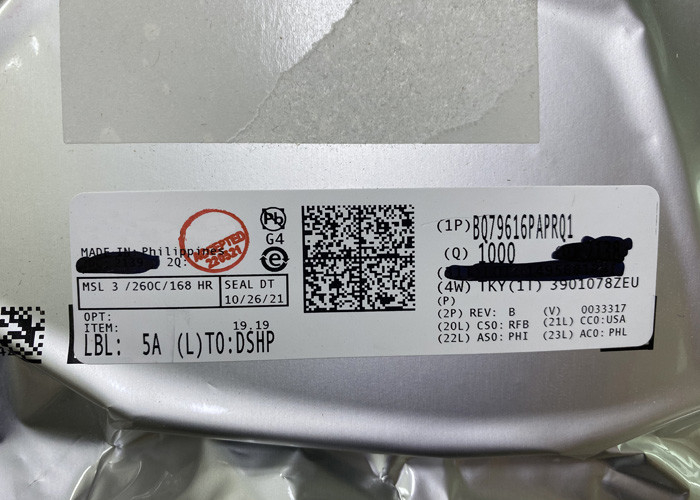

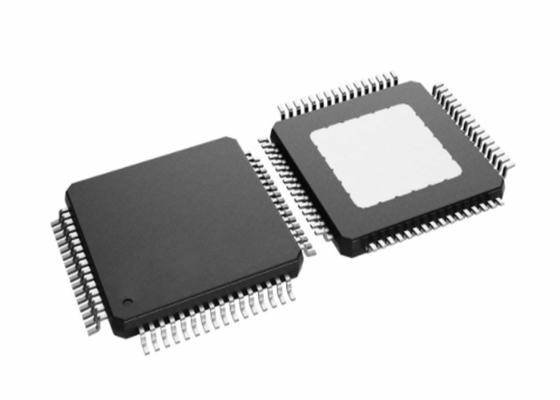

ลิเธียมไอออน BQ79616PAPRQ1 BQ79616 แบตเตอรี่ ตัวควบคุมมัลติฟังก์ชั่น IC 64-HTQFP

BQ79616PAPRQ1 BQ79616 แบตเตอรี่ ตัวควบคุมมัลติฟังก์ชั่น IC ลิเธียมไอออน 64-HTQFP

รายละเอียดสินค้า

BQ79616-Q1 ให้การวัดแรงดันไฟฟ้าของเซลล์ที่มีความแม่นยำสูงในเวลาน้อยกว่า 200 µs สำหรับโมดูลแบตเตอรี่ 12S, 14S และ 16S ในระบบจัดการแบตเตอรี่แรงดันสูงใน HEV/EVตระกูลจอภาพมีตัวเลือกช่องสัญญาณที่แตกต่างกันในประเภทแพ็คเกจเดียวกัน ให้ความเข้ากันได้แบบพินต่อพิน และสนับสนุนการใช้ซอฟต์แวร์และฮาร์ดแวร์ที่เป็นที่ยอมรับซ้ำในระดับสูงในทุกแพลตฟอร์มฟิลเตอร์ front-end ในตัวช่วยให้ระบบสามารถใช้งานได้ด้วยฟิลเตอร์ RC แบบดิฟเฟอเรนเชียลระดับแรงดันต่ำที่เรียบง่ายบนช่องสัญญาณอินพุตของเซลล์ตัวกรองความถี่ต่ำผ่านหลัง ADC แบบรวมในตัวช่วยให้สามารถวัดแรงดันแบบกรองเหมือน DC เพื่อการคำนวณสถานะการชาร์จ (SOC) ที่ดีขึ้นอุปกรณ์นี้สนับสนุนการปรับสมดุลเซลล์ภายในแบบอัตโนมัติด้วยการตรวจสอบอุณหภูมิเพื่อหยุดชั่วคราวอัตโนมัติและดำเนินการปรับสมดุลต่อเพื่อหลีกเลี่ยงสภาวะที่มีอุณหภูมิสูงเกินไป

การรวมพอร์ตเดซี่เชนแบบแยกเดี่ยว แบบสองทิศทาง รองรับการแยกทั้งแบบคาปาซิเตอร์และหม้อแปลง ทำให้สามารถใช้ส่วนประกอบที่มีประสิทธิภาพสูงสุดสำหรับสถาปัตยกรรมแบบรวมศูนย์หรือแบบกระจายที่พบได้ทั่วไปในระบบส่งกำลัง xEVอุปกรณ์นี้ยังมี GPIO หรืออินพุตเสริมแปดตัวที่สามารถใช้สำหรับการวัดเทอร์มิสเตอร์ภายนอก

โฮสต์การสื่อสารไปยังอุปกรณ์ตระกูล BQ7961x-Q1 สามารถเชื่อมต่อผ่านอินเทอร์เฟซ UART เฉพาะของอุปกรณ์หรือผ่านอุปกรณ์บริดจ์การสื่อสาร BQ79600นอกจากนี้ อินเทอร์เฟซการสื่อสารแบบ Daisy-chain ที่แยกออกมาต่างหากช่วยให้โฮสต์สามารถสื่อสารกับแบตเตอรีทั้งหมดได้ผ่านอินเทอร์เฟซเดียวในกรณีที่สายการสื่อสารขาดหาย อินเทอร์เฟซการสื่อสารแบบเดซี่เชนสามารถกำหนดค่าให้เป็นสถาปัตยกรรมแบบวงแหวนที่ช่วยให้โฮสต์สามารถพูดคุยกับอุปกรณ์ที่ปลายด้านใดด้านหนึ่งของสแต็กได้

คุณลักษณะสำหรับ BQ79616-Q1

• มีคุณสมบัติเหมาะสมสำหรับการใช้งานยานยนต์
• AEC-Q100 ผ่านการรับรองผลดังต่อไปนี้:
• อุณหภูมิอุปกรณ์ระดับ 1: –40°C ถึง +125°C ช่วงอุณหภูมิการทำงานแวดล้อม
• การจัดประเภทอุปกรณ์ HBM ESD ระดับ 2
• ระดับการจัดประเภท CDM ESD ของอุปกรณ์ C4B
• ตรงตามมาตรฐานความปลอดภัยในการทำงาน
• พัฒนาขึ้นเพื่อการใช้งานด้านความปลอดภัยในการใช้งาน
• เอกสารประกอบเพื่อช่วยในการออกแบบระบบ ISO 26262
• ความสามารถอย่างเป็นระบบถึง ASIL D
• ความสามารถของฮาร์ดแวร์สูงถึง ASIL D
• ความแม่นยำ +/- 1.5mV ADC
• ตระกูลอุปกรณ์ที่รองรับพินแพ็คเกจและซอฟต์แวร์:
• จอภาพวางซ้อนกันได้ 16S (BQ79616-Q1)
• เส้นทางความซ้ำซ้อนในตัวสำหรับการวินิจฉัยแรงดันไฟและอุณหภูมิ
• การวัดแรงดันเซลล์ที่แม่นยำสูงภายใน 128 µs สำหรับช่องสัญญาณเซลล์ทั้งหมด
• ตัวกรองสัญญาณความถี่ต่ำผ่านแบบดิจิตอลที่กำหนดค่าหลัง ADC ในตัว
• รองรับการเชื่อมต่อและการวัดบัสบาร์
• รีเซ็ตฮาร์ดแวร์ที่ควบคุมโดยโฮสต์ในตัวเพื่อจำลองการรีเซ็ตอุปกรณ์ที่เหมือน POR
• รองรับการปรับสมดุลเซลล์ภายใน
• กระแสสมดุลที่ 240 mA
• การจัดการความร้อนแบบสมดุลในตัวพร้อมการหยุดชั่วคราวและควบคุมต่อโดยอัตโนมัติ
• การสื่อสารแบบโซ่เดซี่แบบแยกส่วนกับสถาปัตยกรรมวงแหวนเสริม
• สัญญาณความผิดปกติแบบฝังและการเต้นของหัวใจผ่านสายสื่อสาร
• UART/SPI โฮสต์อินเทอร์เฟซ/อุปกรณ์บริดจ์การสื่อสาร BQ79600-Q1
• ต้นแบบ SPI ในตัว

แอปพลิเคชั่น

• ระบบจัดการแบตเตอรี่ (BMS) ในระบบส่งกำลังแบบไฮบริดและไฟฟ้า
• ชุดแบตเตอรี่เก็บพลังงานพร้อมระบบจัดการแบตเตอรี่

​แผนภาพระบบอย่างง่าย

คำถามที่พบบ่อย
Q. ผลิตภัณฑ์ของคุณเป็นของแท้หรือไม่?
A: ใช่ ผลิตภัณฑ์ทั้งหมดเป็นต้นฉบับ การนำเข้าที่เป็นต้นฉบับใหม่คือจุดประสงค์ของเรา
ถาม: คุณมีใบรับรองอะไรบ้าง?
ตอบ: เราเป็น บริษัท ที่ได้รับการรับรองมาตรฐาน ISO 9001: 2015 และเป็นสมาชิกของ ERAI
ถาม: คุณสามารถสนับสนุนคำสั่งซื้อหรือตัวอย่างปริมาณน้อยได้หรือไม่ ตัวอย่างฟรีหรือไม่?
ตอบ: ใช่ เราสนับสนุนคำสั่งซื้อตัวอย่างและคำสั่งซื้อขนาดเล็ก ต้นทุนตัวอย่างจะแตกต่างกันไปตามคำสั่งซื้อหรือโครงการของคุณ
ถาม: วิธีจัดส่งคำสั่งซื้อของฉันปลอดภัยหรือไม่?
ตอบ: เราใช้ express ในการจัดส่ง เช่น DHL, Fedex, UPS, TNT, EMS นอกจากนี้เรายังสามารถใช้ผู้ส่งต่อที่คุณแนะนำได้ ผลิตภัณฑ์จะถูกบรรจุอย่างดีและมั่นใจในความปลอดภัย และเรามีหน้าที่รับผิดชอบต่อความเสียหายของผลิตภัณฑ์ต่อคำสั่งซื้อของคุณ
ถาม: แล้วเวลานำล่ะ?
ตอบ: เราสามารถจัดส่งชิ้นส่วนสต็อกได้ภายใน 5 วันทำการหากไม่มีสต็อกเราจะยืนยันเวลานำสำหรับคุณตามปริมาณการสั่งซื้อของคุณ
